Sonda de Temperatura e Umidade ATEX para áreas classificadas EE100Ex

EE100Ex

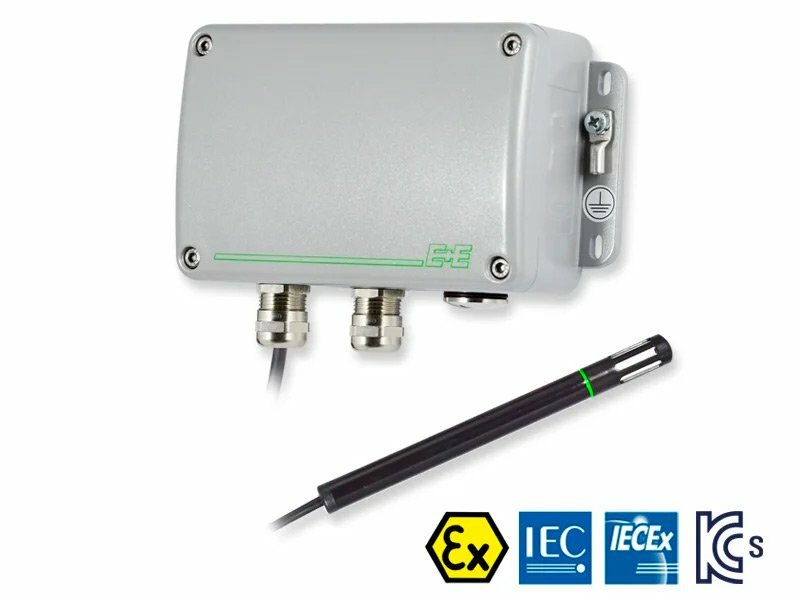

A Sonda de Temperatura e Umidade ATEX para áreas classificadas EE100Ex foi desenvolvida para operar com alta precisão na medição de umidade relativa (UR) e temperatura (T) em áreas classificadas como de risco de explosão (Zona 1). A sonda é certificada pelas normas ATEX, IECEx, KCs e CSA, garantindo conformidade e segurança em aplicações industriais. Ela conta com tecnologia de dois fios e saídas galvanicamente isoladas de 4-20 mA, além de calcular o ponto de orvalho (Tf) e a temperatura de congelamento (Td).

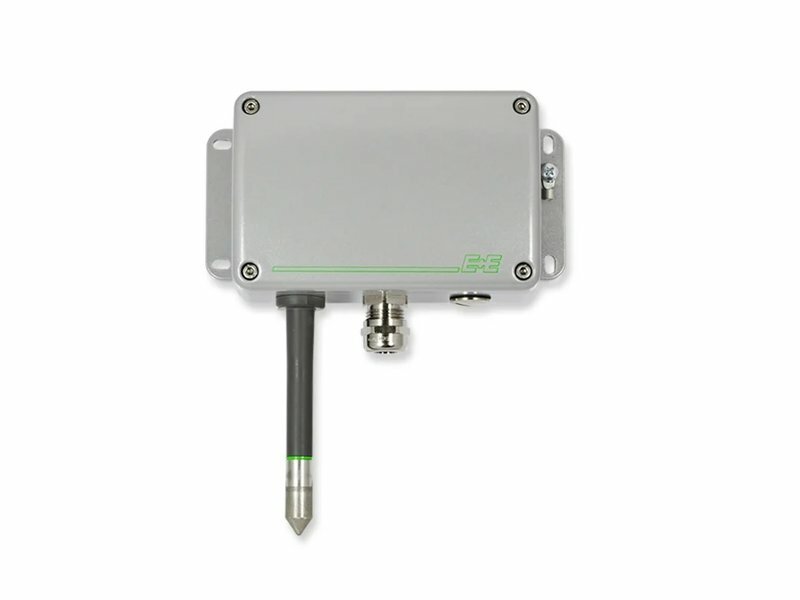

Apresenta um design robusto, com uma cabeça de medição reforçada, proteção avançada do elemento sensor e uma carcaça metálica com classificação IP65. Essa construção assegura alta durabilidade e confiabilidade em ambientes desafiadores, como túneis de serviços públicos, depósitos de materiais perigosos e instalações farmacêuticas.

Principais Aplicações:

Desenvolvida para operação em áreas com risco elevado de explosão.
Proporciona medições ambientais precisas e confiáveis.
Oferece estabilidade prolongada mesmo em condições extremas.
Certificada para uso seguro em locais com segurança intrínseca.

SOLICITAR ORÇAMENTO

Especificações

UMIDADE RELATIVA (UR)	Faixa de medição: 0...100% ur
PRECISÃO	Modelo montado na parede (t1): 20...30 °c (68...86 °f), ur ≤ 90%: ±2% ur 20...30 °c (68...86 °f), ur > 90%: ±3% ur -20...40 °c (-4...104 °f): ±3% ur Modelos com sonda remota (t3, t23): -a 20 °c (68 °f): ±2,5% ur
TEMPERATURA (T)	Montagem na parede (t1) e sonda remota (t3, t23): ± ∆ °c
PARÂMETROS MENSURADOS	Temperatura do ponto de orvalho [td] Temperatura do ponto de congelamento [tf]
SAÍDA	Saídas analógicas: 2 x 4...20 ma, 2 fios, configurável pelo usuário
TENSÃO DE ALIMENTAÇÃO (UV)	A partir de barreira intrinsecamente segura: 11 v + rl * 0,02 a < uv < 28 v dc Dados de segurança: ui = 28 v; ii = 100 ma; pi = 700 mw; ci = 2,2 nf; li ≈ 0 mh
CONEXÃO ELÉTRICA	Terminais de parafuso, máx. 1,5 mm²
CONEXÕES DE CABO	Latão, niquelado m16 x 1,5 para cabos de diâmetro 4,5 - 10 mm (0,18" - 0,39") m20 x 1,5 para cabos de diâmetro 7 - 13 mm (0,28" - 0,51")
CLASSE DE PROTEÇÃO	IP65
RANGE DE TEMPERATURA DE OPERAÇÃO	Modelo t1, t3: -40...60 °c (-40...140 °f) Modelo t23 Eletrônicos/sonda: -40...60 °c (-40...140 °f) Cabo da sonda m12: -25...60 °c (-13...140 °f)
FAIXA DE TEMPERATURA DE ARMAZENAMENTO	-20...60 °c (-4...140 °f)
MATERIAL	Invólucro: alumínio (al si9 cu3) Sonda: Abs (modelo t1), Policarbonato (modelo t3, t23)
INSTALAÇÃO EM ÁREA SEGURA	EPL: GB (gás - zona 1)
CERTIFICADOS EX	ATEX: II 2g ex IA IIB t4 GB IECEX: EX IA IIB T4 GB ta = -40 °c a 60 °c coreia (kcs): EX IA IIB T4 -40 °c ≤ tamb ≤ +60 °c Japão (CSA): EX IA IIB T4 GB ta = -40 °c a 60 °c
COMPATIBILIDADE ELETROMAGNÉTICA	De acordo com EN61326-1 e EN61326-2-3 (Ambiente Industrial)

CARACTERÍSTICAS

Aprovada para ser instalada na Zona de gás 1
Detecção robusta
Alumínio IP65

BENEFÍCIOS

Desempenho de medição: Medição altamente resistente, proteção avançada para a sonda e eletrônica encapsulada, o EE100Ex oferece excelente precisão e estabilidade a longo prazo.
Confiabilidade em condições extremas: Devido ao seu invólucro metálico robusto com classificação IP65 e à variedade de tampas de filtro disponíveis, o EE100Ex opera de maneira confiável em aplicações desafiadoras, como túneis de utilidades, depósitos de materiais perigosos e ambientes farmacêuticos.
Alimentação e saídas: Além de realizar medições de umidade relativa e temperatura, o EE100Ex é capaz de calcular o ponto de orvalho (Tf) e a temperatura de congelamento (Td). Esta sonda é intrinsecamente segura e conta com tecnologia de dois fios e saídas de 4-20 mA com isolamento galvânico.
